Свердлильно-радіальний верстат JET JDR-34 настільний: 230В, 0,6 кВт. МК2/В16 св. Ø≤ 16мм. 0-90°/0-45

Опис радіально-свердлильний верстат JET JDR-34

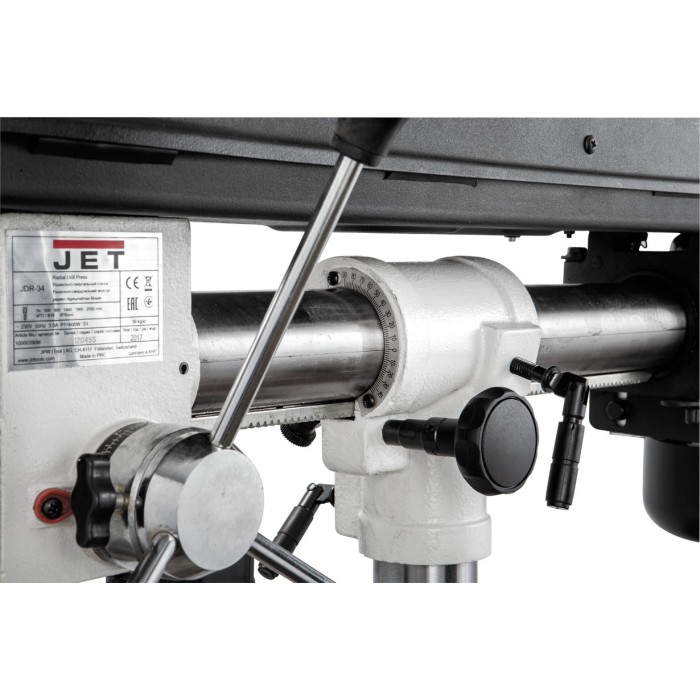

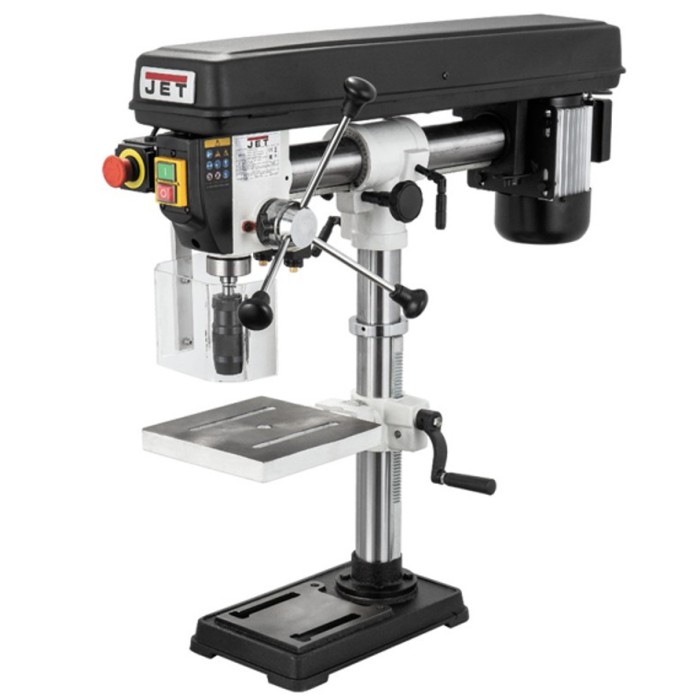

Настільний радіально-свердлильний верстат Jet JDR-34 для роботи із заготовками з металу, деревини, пластику та інших матеріалів. Має розширені можливості з налаштування та регулювання, що вигідно відрізняє його від моделей стандартної конструкції. Свердлильна частина встановлена ​​на горизонтальній циліндричній напрямній і може переміщатися щодо колони. Це дозволяє регулювати величину вильоту: збільшувати, якщо цього вимагають розміри заготівлі, або зменшувати, що сприяє підвищенню жорсткості. Крім того, можна свердлити ряд отворів без переустановки деталі. Крім лінійного переміщення можливий і нахил свердлильної частини: до 45 в одну сторону і до 90 в іншу. При цьому всі інші регулювання, притаманні стандартним верстатам, є і тут: робочий стіл можна підняти, опустити, нахилити або демонтувати.

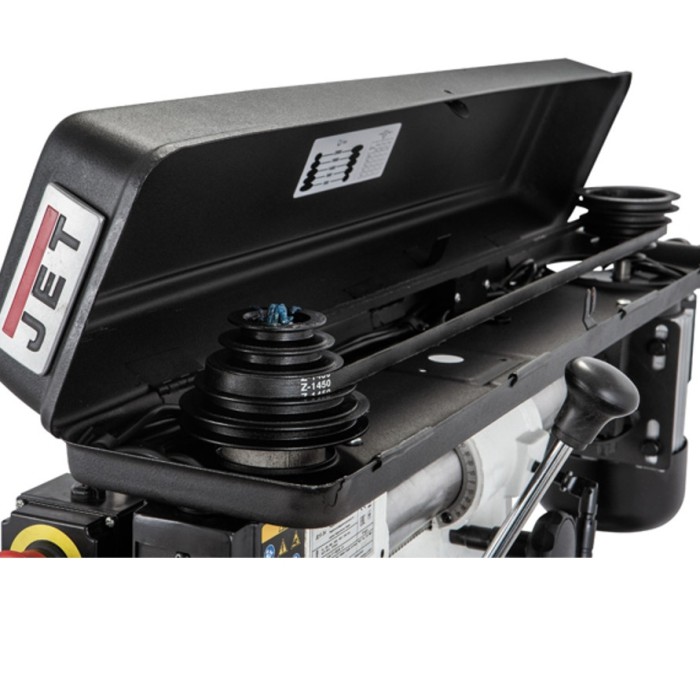

Для встановлення обмежувача глибини свердління передбачена поворотна муфта з міліметровою розміткою та фіксатором. Частоту обертання свердла змінюють переустановкою ременя між парою східчастих шківів. Верстат комплектується зручним швидкозатискним патроном і лазерним покажчиком місця свердління.

Особливості:

• Обмежувач глибини свердління можна регулювати
• Глибина свердління контролюється по лімбу
• Лазерний показник осі свердління

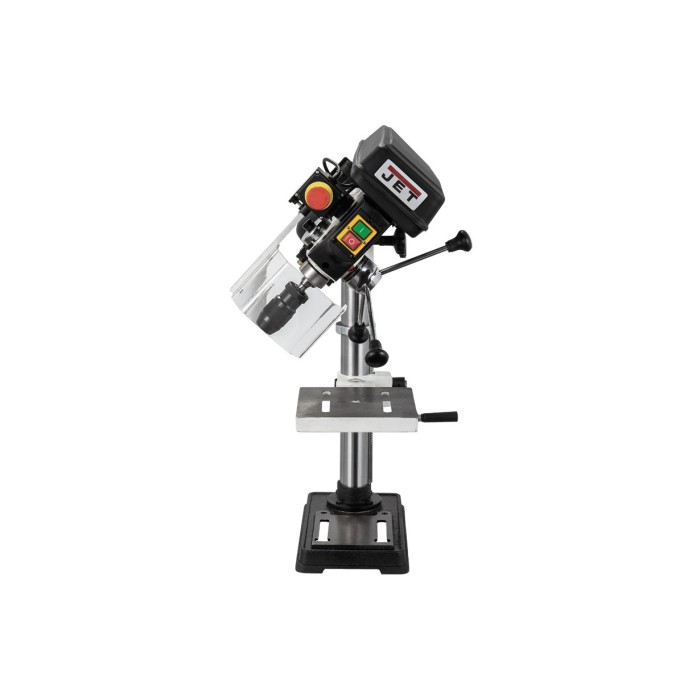

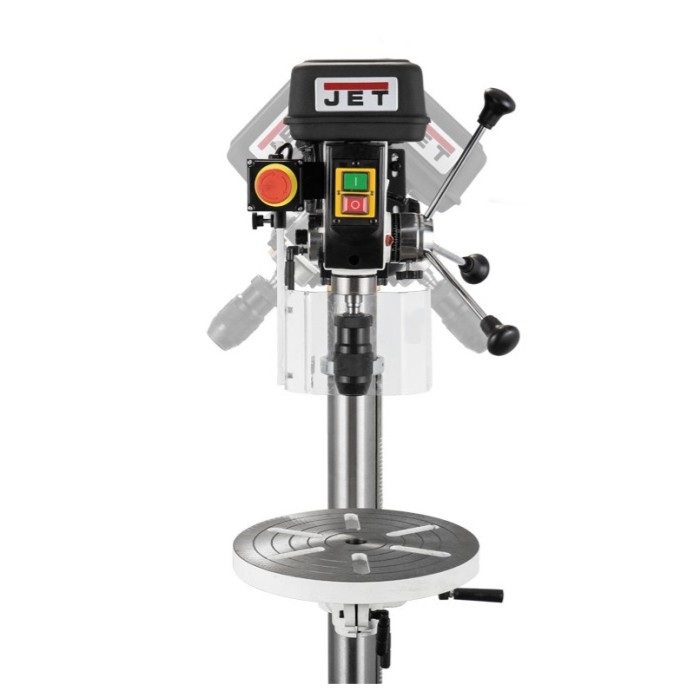

• Можна регулювати нахил свердлильної частини

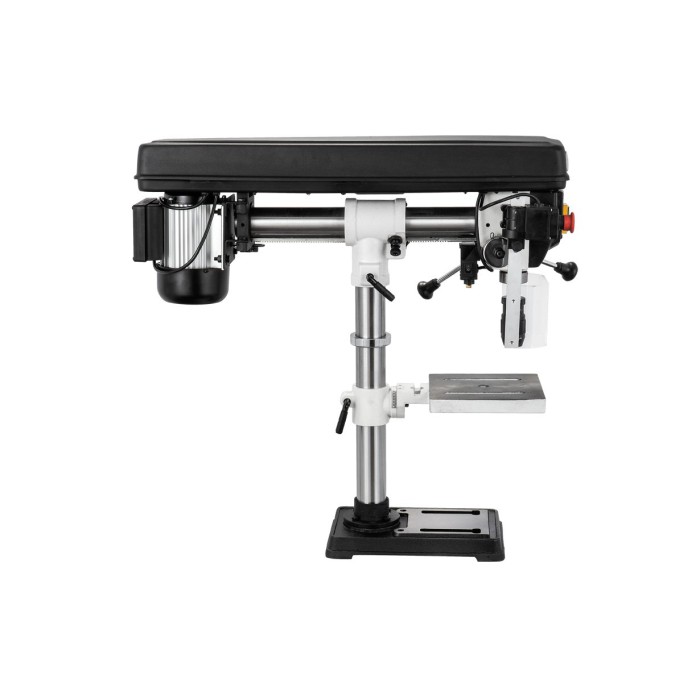

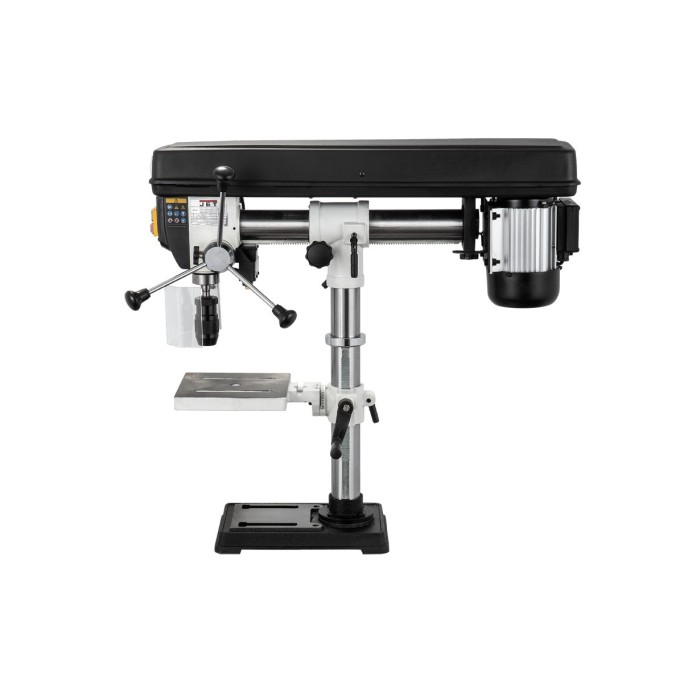

• Регулюється виліт свердлильної частини
• Робочий стіл із чавунного лиття

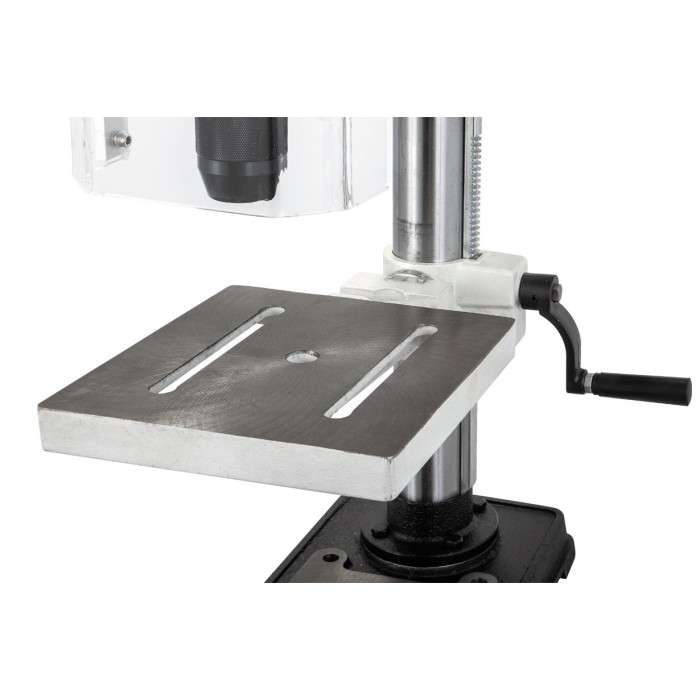

• Висота робочого столу регулюється за допомогою обертової рукоятки.

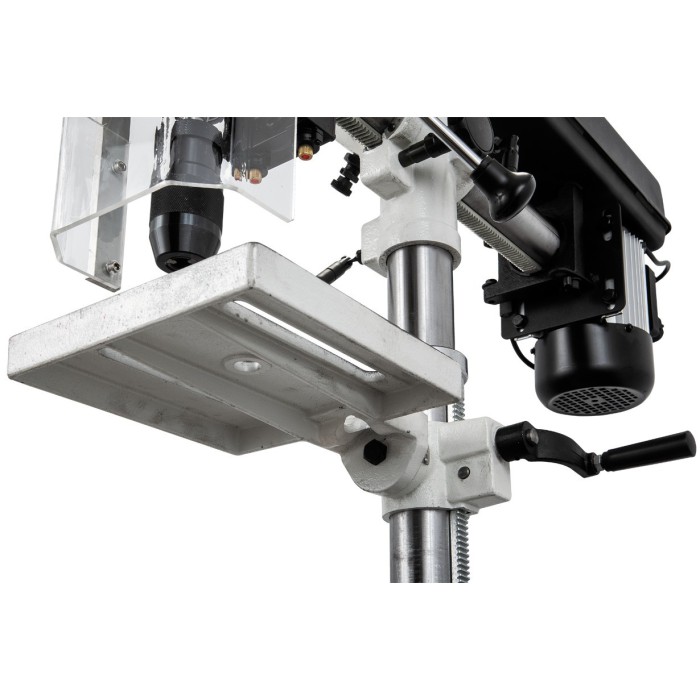

• Можна регулювати нахил робочого столу
• Поворотний робочий стіл

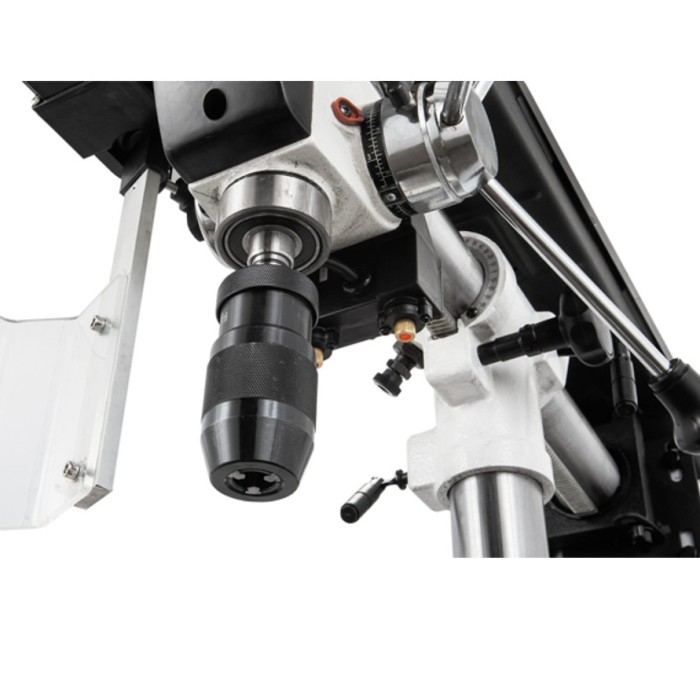

• Швидкозатискний свердлильний патрон

Технічні характеристики JET JDR-34:

• Потужність (вихідна) потужність двигуна, кВт    0,6 (0,35)
• Напруга, В    230
• Хід пінолі шпинделя, мм    80
• Виліт шпинделя, мм    155-410
• Число швидкостей    5
• Частота обертання шпинделя на холостому ходу, об/хв    500-2500
• Розміри робочого столу (ДхШ), мм    220 х 230
• Кут нахилу робочого столу    ±0-90°
• Максимальний діаметр затиску для свердл, мм    16
• Конус шпинделя/ посадка патрона    МК2/ В16
• Максимальна відстань шпиндель-стіл, мм    235
• Відстань шпиндель основа, мм    350
• Кут нахилу свердлильної частини    0-90°/0-45°
• Довжина, мм    830
• Ширина, мм    320
• Висота, мм    760
• Маса, кг    42
• Довжина в упаковці, см    89
• Ширина в упаковці, см    35
• Висота в упаковці, см    31,8

Комплектація JET JDR-34:

• Радіально-свердлильний верстат JET JDR-34
• 16-мм швидкозатискний патрон;
• Оправлення МК-2/В16;
• Захист патрона;
• Хрестовий лазер з трансформатором та вимикачем;
• Кінцевий вимикач на ремінній кришці;
• Інструкція з експлуатації та інструменти обслуговування.
