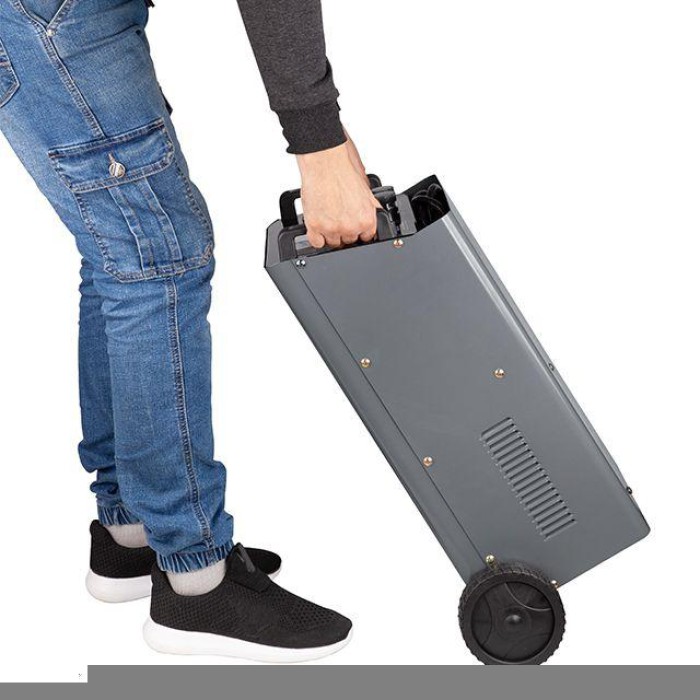

Автомобільний зарядний пристрій для АКБ INTERTOOL AT-3016

Опис автомобільний зарядний пристрій INTERTOOL AT-3016

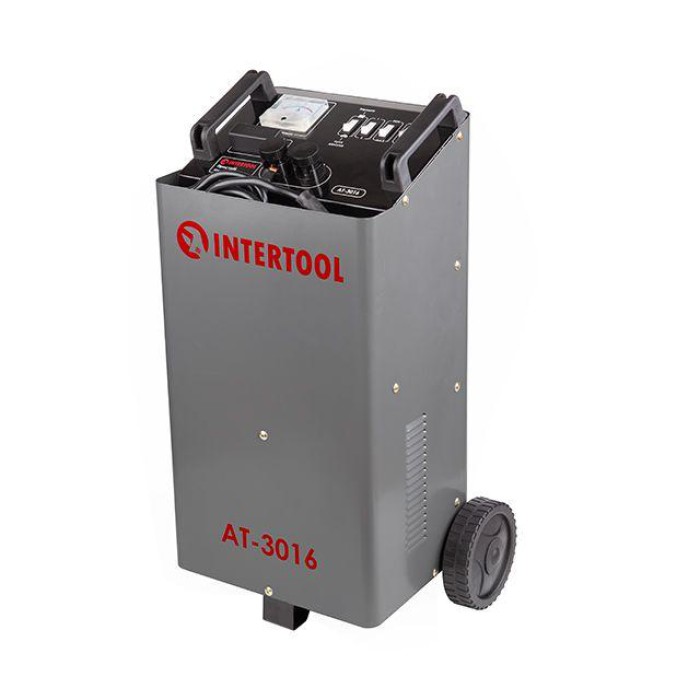

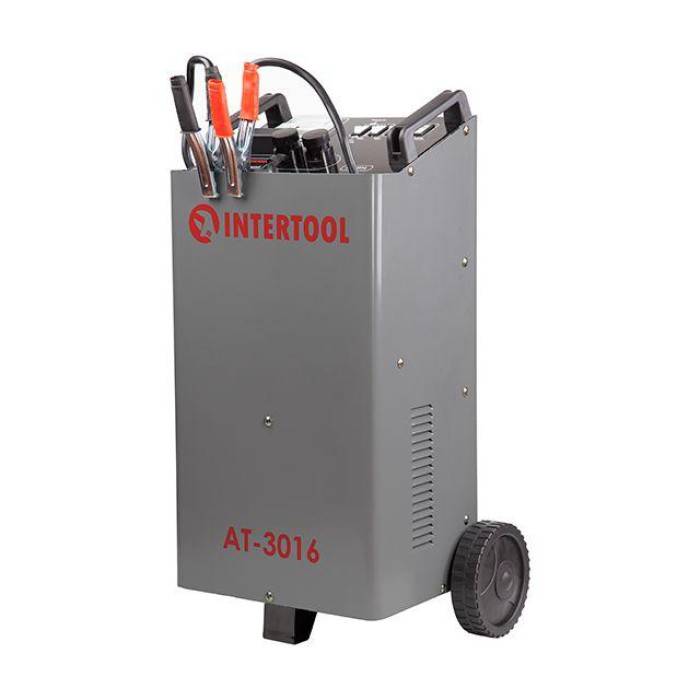

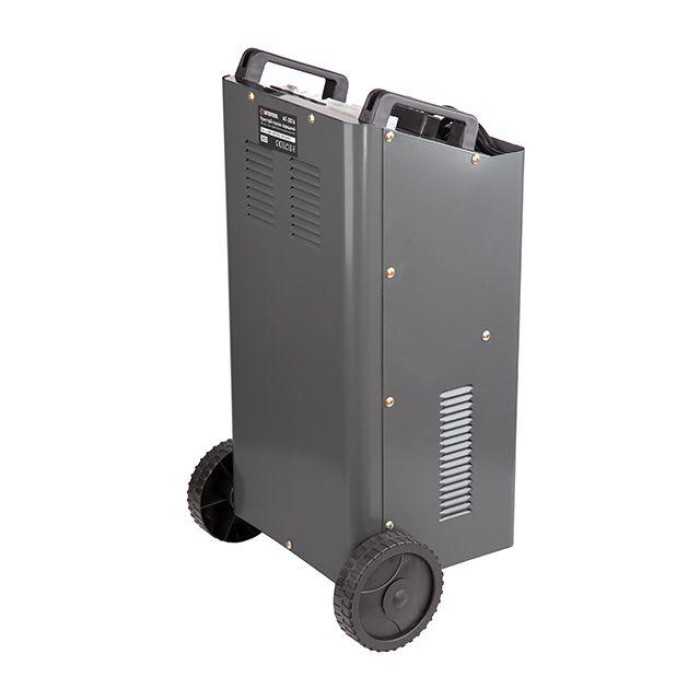

Пускозарядний пристрій АТ-3016 призначене для зарядки акумуляторних батарей з напругою 12В або 24В і ємністю до 700Ач, а також для пуску двигуна транспортного засобу спільно з акумуляторною батареєю 12В або 24В. Пускозарядний пристрій AT-3016 має металевий корпус і відрізняється високою надійністю і якістю збірки всіх вузлів і ЕРЕ. Споживана потужність пристрою становить 1600Вт, напруга живлення 230В.

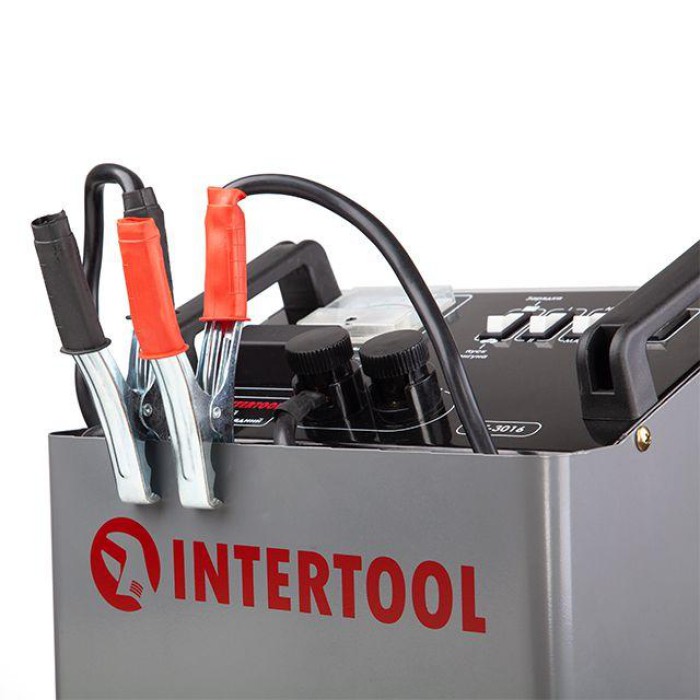

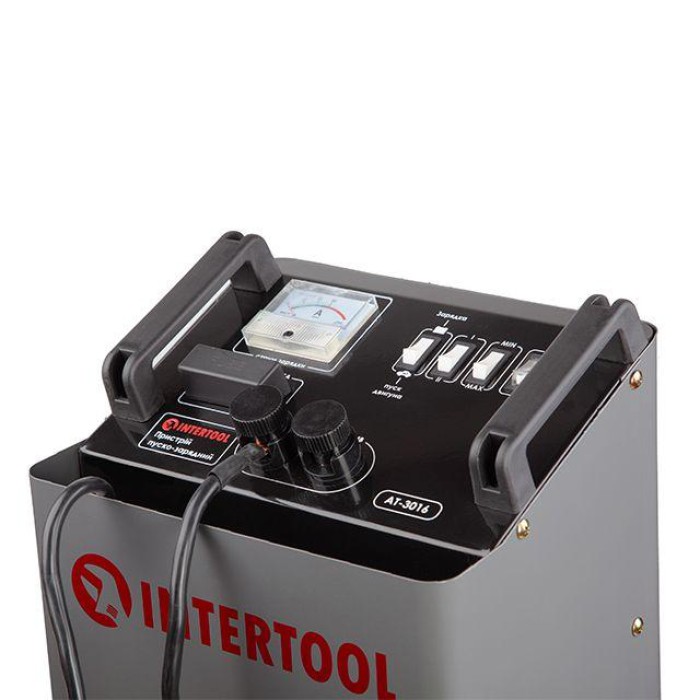

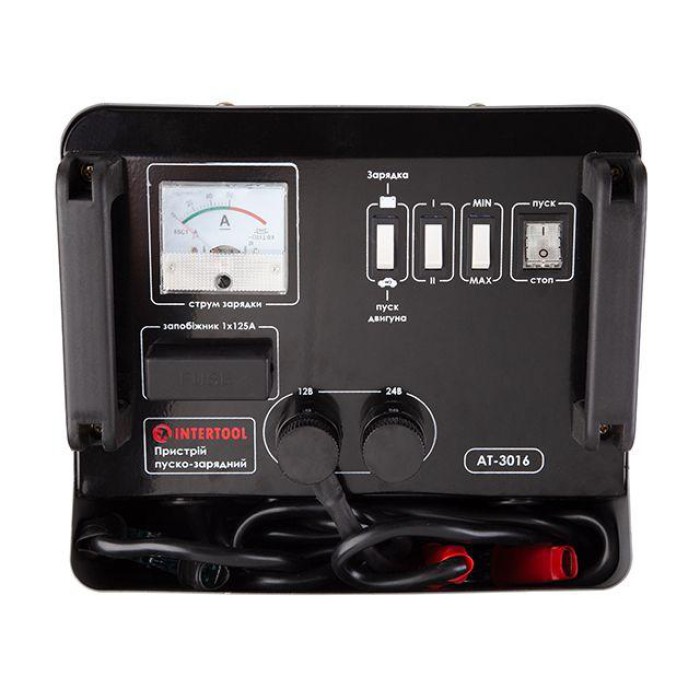

Три тумблера-перемикача на лицьовій панелі пристрою відповідають за режим роботи пускозарядного пристрою, четвертий перемикач (найбільший) відповідає за живлення пристрою ("Вкл./Вимк.") Нижня частина передньої панелі має дві виходять клеми 12В і 24В для вибору режиму заряду акумуляторної батареї і один центральний виходить кабель з контактним зажимом "-".

Пускозарядний пристрій AT-0316 має зрозумілий і зручний інтерфейс з цифровим індикатором струму зарядки.

Як заряджати акумуляторну батарею?

Червоний з'єднайте кабель з клемою "+12В" або "+24В" в залежності від напруги зарядженої акумуляторної батареї. Перемикач режиму "1-2" встановіть в положення "1". Перемикач "Менше - Більше" встановити в положення "Менше". Перемикач "Зарядка – Пуск" встановіть в положення "Зарядка". За допомогою контактних затискачів під'єднайте пристрій до батареї, дотримуючись при цьому полярність. Після всіх процедур підключайте пристрій до мережі 230В. Увімкніть пристрій, встановивши на передній панелі перемикач в положення "Вкл."

При повністю зарядженій батареї цифровий індикатор відображає значення близьке до нуля. Цифровий індикатор показує струм зарядки. Залежно від стану акумуляторної батареї і рекомендованих виробником батареї струмів заряджання, встановити перемикачі "1 - 2" і "Менше – Більше" в потрібне положення. Після завершення зарядки перемикач "Вкл./Викл." встановити в положення "Викл." Від'єднати мережевий кабель ПЗУ від мережі, тримаючи за вилку, а після від'єднати контактні затиски від контактів АКБ.

Запускаємо двигун з допомогою AT-3016 (не рекомендується запуск двигуна автомобіля з вбудованим бортовим комп'ютером)

Для початку необхідно провести звичайну зарядку акумулятора протягом 20-40 хв. Перемикач "Зарядка – Пуск" встановити в положення "Пуск". Перемикач "Вкл./Викл." встановити в положення "Вкл." і одночасно провести запуск двигуна. Цифровий індикатор при запуску двигуна показує максимальний пусковий струм. Якщо протягом 10-15сек. двигун не завівся, то повторний запуск виробляти через 5-10 хв.

Після закінчення запуску двигуна перемикач "Вкл./Викл." встановити в положення "Викл." Від'єднати шнур живлення пристрою від мережі, тримаючи за вилку. Від'єднати контактні затиски від контактів батареї. Зберігати зарядний пристрій необхідно в закритих приміщеннях при мінімальній вологості повітря і при температурі навколишнього повітря від -10° до +30°С.

При тривалому зберіганні зарядного пристрою з температурою навколишнього повітря менше -10°C перед включенням пристрою дайте йому прогрітися в теплому приміщенні, як мінімум 1 годину.

Технічні характеристики INTERTOOL AT-3016:

• Напруга живлення 230 В
• Вихідна напруга постійного струму 12; 24 В
• Пусковий струм 300 А
• Місткість акумулятора 700 Ач
• Гарантія 12 міс.
• Вага 16,250 кг
